| 高低溫濕熱交變?cè)囼?yàn)箱溫濕度曲線解讀 |
高低溫濕熱交變?cè)囼?yàn)箱主要用于對試驗對象，比如：橡膠、塑料零部件等產品做高溫、低溫、濕熱以及三者任意結合和交替進行試驗。那么，對于循環中如何設定參數，如何根據客戶試驗要求做相應的設備設計，所以，循環曲線的解讀就特別關鍵，否則，制造出來的產品往往達不到客戶要求。比如，以下為某汽車制造企業內部標準中關于高低溫濕熱交變?cè)囼?yàn)箱中濕熱交變要求的循環曲線，現就濕熱和溫度升降速率做解讀和分析。第一個坐標圖表示濕度變化曲線，試驗開始時相對濕度為70%，再上升到95%，此時濕度增加時間不做強行要求，到95%后持續到從開始至5760分鐘，這事溫度保持在40℃。
第二個坐標圖表示溫度變化曲線。在濕度增加為95%并保持至試驗時間5760分鐘后，馬上降為為25%，時間為60分鐘，此時溫度還是保持在40℃。
經過這60分鐘的濕度下降后，濕度又開始增加到70%，此時溫度跟著下降到20℃，時間為60分鐘。
此后保持70%濕度/20℃60分鐘。
開始升溫20℃到60℃，濕度相應從70%增加為95%，此時升溫速率做強行的要求，即“X”為5℃/分鐘，從溫度角度看應該在(60-20)/5=8分鐘內完成。
再進入恒溫恒濕階段，緊接著就是降溫進入低溫環境，其曲線的解讀和升溫一樣的原理，在此不再贅述。
這里特別要指出的，客戶要求降溫速率在5℃/分鐘。一般在-10℃前可以做到，-10℃一下，比如-10攝氏度至-40℃溫度階段做到這么快的降溫速率技術上就需要改進，比如增加壓縮機，當然，成本也急劇上升，也許僅僅因?yàn)檫@點問題的解決導致成本成倍的增加。

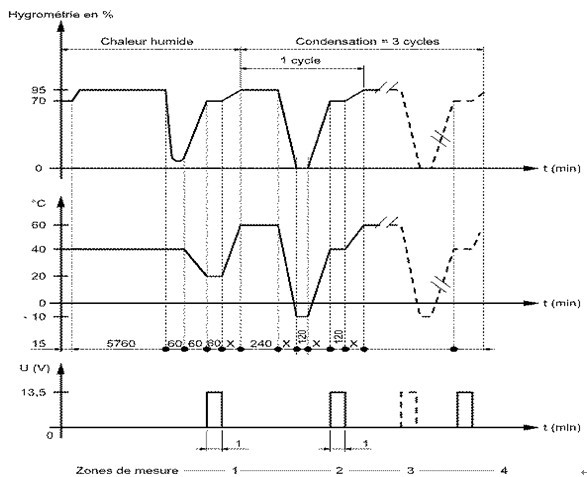

高低溫濕熱曲線圖：
|
